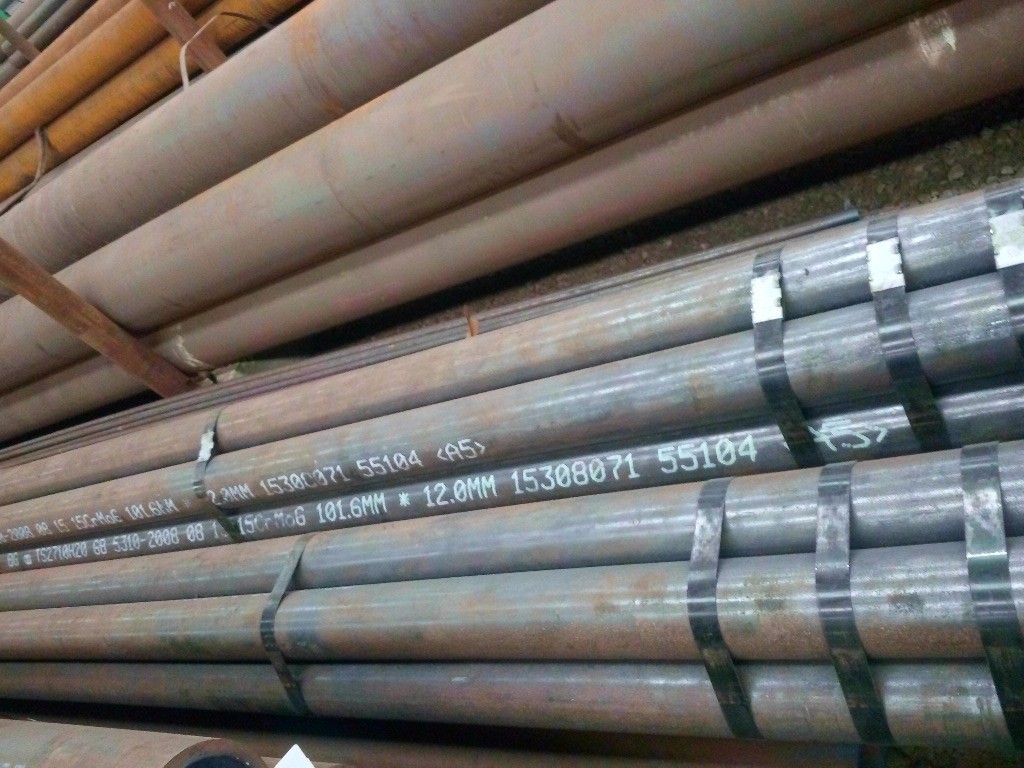

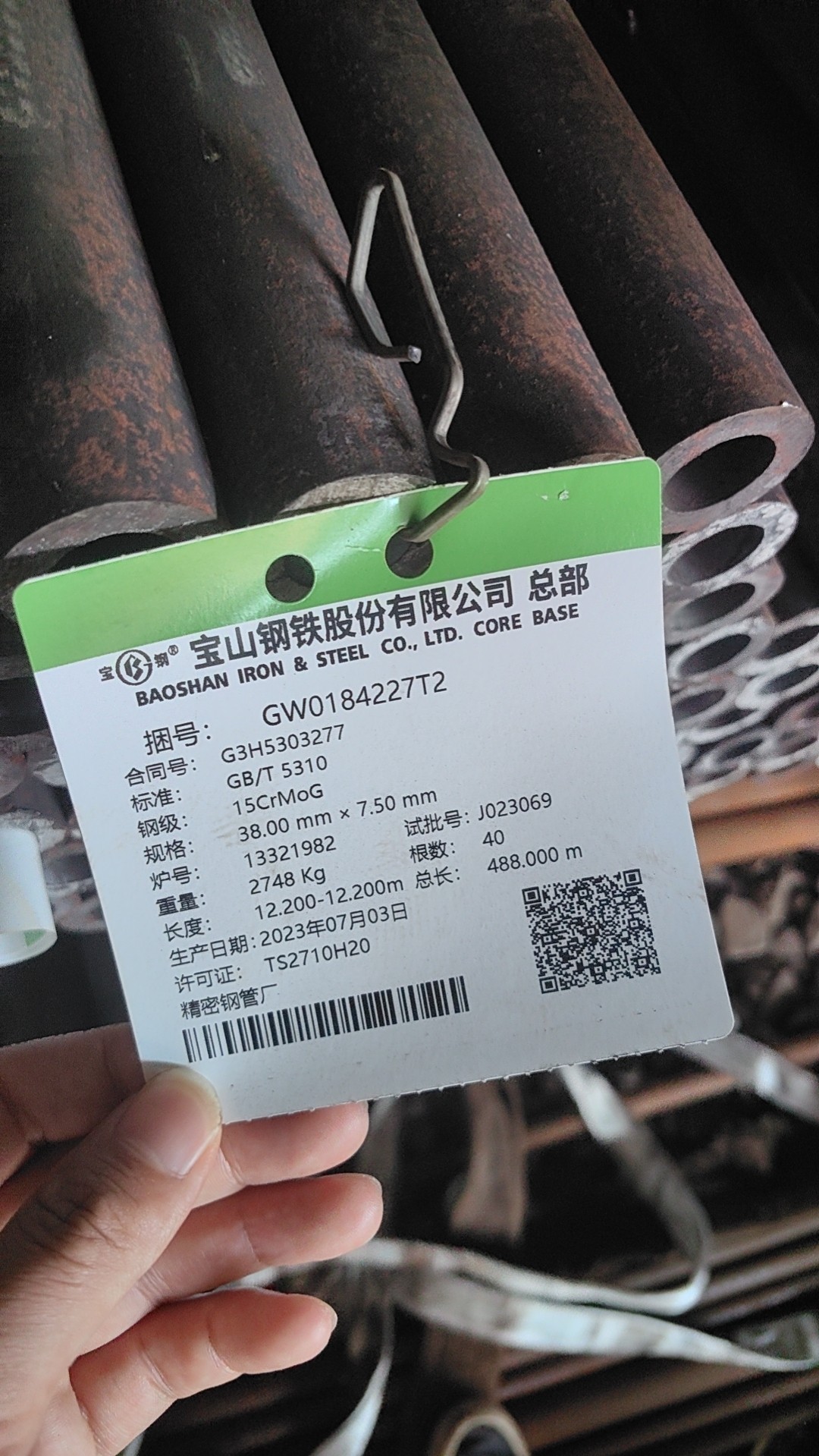

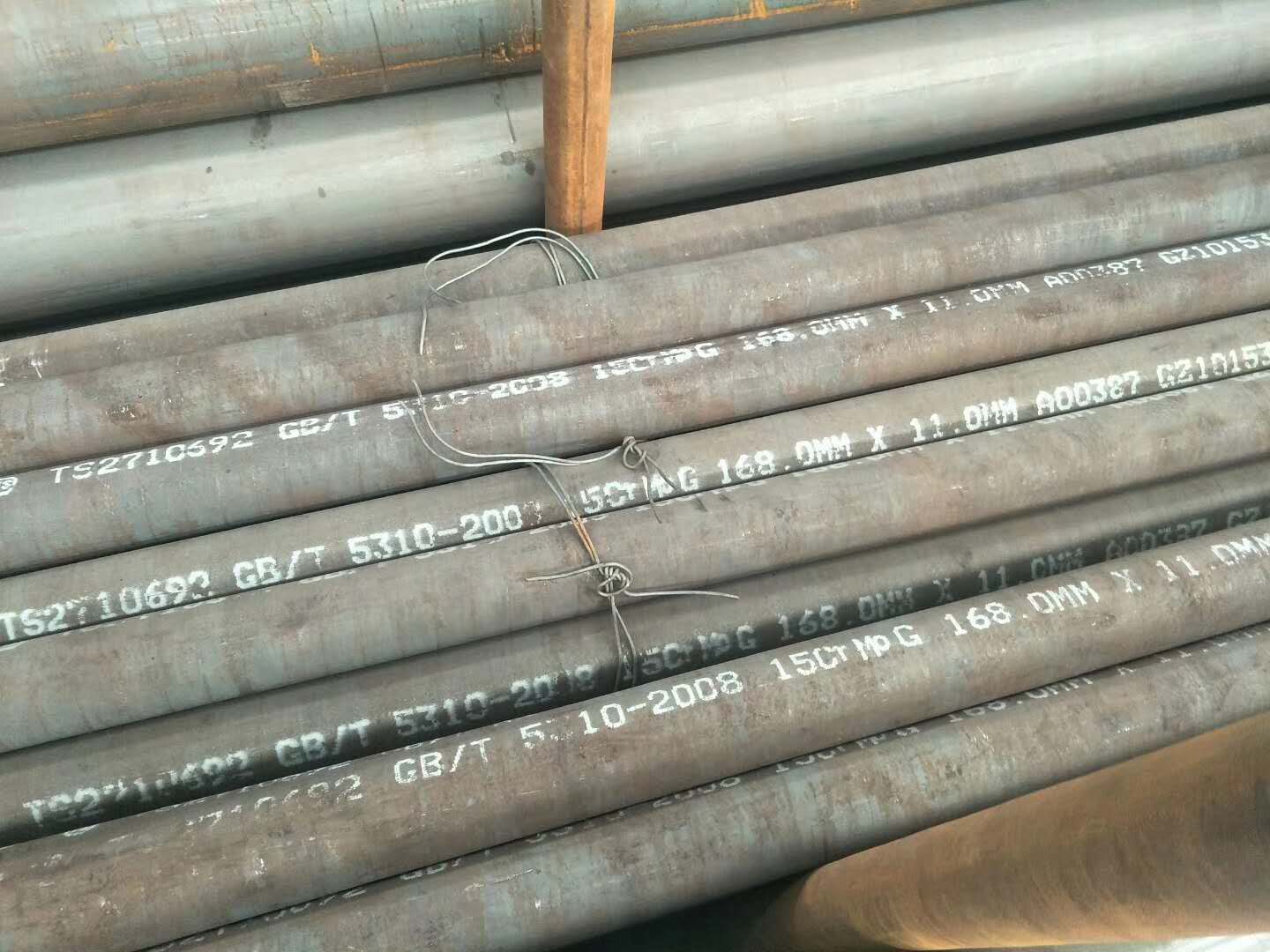

15CrMoG無縫鋼管
一、15CrMoG是什么材質？
錯誤寫法：15GrMoG
15CrMoG（正確讀法：15鉻鉬鍋）是Cr-Mo系列合金鋼，其主要合金元素有C、Cr和Mo等。執行GB/T 5310-2017《高壓鍋爐用無縫鋼管》標準（相當于美國牌號T12、TP12和德國牌號13CrMo44等；對應的是世界各國廣泛應用的1Cr-1/2Mo和1 1/4Cr-1/2Mo-Si型鋼），其鉻含量較12CrMo鋼高，因此在500-550℃具有較高的熱強性。當溫度超過550℃時，其熱強性顯著降低，當其在500-550℃長期運行時，不產生石墨化，但會產生碳化物球化及合金元素的再分配，這些均導致鋼的熱強性降低，鋼在450℃時抗松馳性能好。其制管和焊接等工藝性能良好。
最高使用溫度：應用于電站鍋爐蒸汽參數為510℃的高、中壓鍋爐蒸汽管道、集箱以及壁溫為540℃的過熱器管及鍛件、彈性元件。
執行標準：
GB/T 5310-2017 高壓鍋爐用無縫鋼管
二、15CrMoG化學成分
三、15CrMoG力學性能
四、15CrMoG鋼管的熱處理制度
注：當熱軋鋼管的終軋溫度符合規定的正火溫度時，可用熱軋代替正火。
五、15CrMoG焊接材料的選用原則
手工焊采用E5515-B2（熱307）焊條。
氣焊用H12CrMo或H15CrMo焊絲，自動焊采用H15CrMo焊絲和焊劑250。
六、30萬機組各部件使用材料規格表
附表一：受熱面主要結構數據
部件名稱
管子規格
管子材料
管屏數
爐膛水冷壁
Φ63.5×7.5(含內螺紋管)
SA-210C
全大屏過熱器
Φ51×7
12Cr1MoVG、SA-213T91
6×4
屏式過熱器
Φ60×9、Φ54×8.5
12Cr1MoVG、SA-213T91、SA-213TP347H
18
高溫過熱器
Φ54×7.5、Φ54×9、Φ51×8、Φ51×9、Φ54×11
12Cr1MoVG、SA-213T91、SA-213TP347H、SA-213TP304H、SA-213T22
27
低溫過熱器
Φ51×6
SA-210C、15Mo3
15CrMoG、
98
頂棚過熱器
Φ48.5×6
15CrMoG
包墻過熱器
Φ51×6、Φ51×7、
Φ60×11
低溫再熱器
Φ60×5、Φ60×4、Φ63.5×6
SA-210C、15CrMoG、12Cr1MoVG
高溫再熱器
Φ60×4、Φ60×5
12Cr1MoVG、SA-213T91、SA-213TP304H、SA-213T22
54
省煤器
105
附表二：再熱器系統集箱規格
序號
名 稱
材料
規格
1
低溫再熱器進口集箱
20G
φ558.8×30
2
低溫再熱器出口集箱
12Cr1MoVG
φ508×20
3
高溫再熱器進口集箱
4
高溫再熱器出口集箱
φ711×40
5
低再至高再連接管
φ609.6×25
6
再熱器噴水減溫器
附表三：過熱器系統集箱及其連接管
規 格
材 料
頂棚過熱器進口集箱
φ273×45
頂棚過熱器出口集箱
φ355.6×60
側包墻上集箱
中隔墻上集箱
φ273×50
環形集箱(側)
環形集箱(前)
7
中隔墻下集箱
8
后包墻下集箱
9
低過進口集箱
φ355.6×65
10
低過出口集箱
φ406.4×50
11
低過至大屏連接管
φ609.6×55
12
過熱器一級減溫器
13
大屏進口集箱
φ323.9×40
14
大屏出口集箱
φ368×45
15
過熱器二級減溫器
φ426×50
16
后屏進口集箱
17
后屏出口集箱
φ355.6×50
過熱器三級減溫器
19
高過進口集箱
20
高過出口集箱
φ609.6×110
21
飽和蒸汽引出管
φ159×18
22
旁路管
23
后豎井中隔墻至后包墻連接管
φ159×20
超超臨界機組水冷壁選材建議1、鍋爐設計出口溫度≤570℃，可選用12CrMoG、15CrMoG、12Cr1MoVG及與它們相類似鋼材的管子做為水冷壁用鋼。2、鍋爐設計出口溫度≤600℃，可選用12Cr1MoVG、T23、T24鋼材的管子作為水冷壁用鋼。3、鍋爐設計出口溫度≤620℃，可選用T23、T24鋼材的管子作為水冷壁用鋼。上海鍋爐廠引進西門子鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA209-T1、SA213-T12、SA213-T23；哈爾濱鍋爐廠引進日本三菱公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：15CrMoG；東方鍋爐廠引進日本日立公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、SA213-T2、SA213-T22；北京巴威公司目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、15CrMoG。
超超臨界機組水冷壁選材建議
1、鍋爐設計出口溫度≤570℃，可選用12CrMoG、15CrMoG、12Cr1MoVG及與它們相類似鋼材的管子做為水冷壁用鋼。
2、鍋爐設計出口溫度≤600℃，可選用12Cr1MoVG、T23、T24鋼材的管子作為水冷壁用鋼。
3、鍋爐設計出口溫度≤620℃，可選用T23、T24鋼材的管子作為水冷壁用鋼。
上海鍋爐廠引進西門子鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA209-T1、SA213-T12、SA213-T23；哈爾濱鍋爐廠引進日本三菱公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：15CrMoG；東方鍋爐廠引進日本日立公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、SA213-T2、SA213-T22；北京巴威公司目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、15CrMoG。
